安裝使用說明書
一、概述

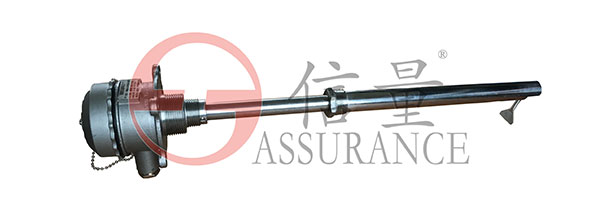

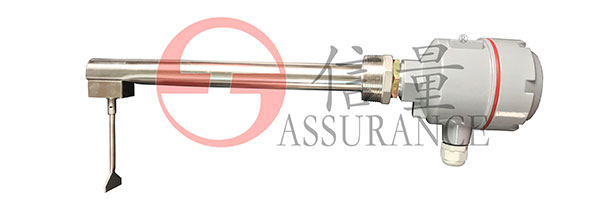

歡迎您選用信量牌BCK系列永磁式料位器。
信量電子將基本的電磁感應現象和簡單的機械擺動相結合，運用到料位測控之中，原創一種全新料位器——永磁式料位器。這種測控方式故障率低，原理簡單、可靠耐用。
BCK系列永磁式料位器屬全新的機電式，既可靠又耐用，已獲得國家發明專利（ZL201110054676.5）、外觀專利等多項專利授權，成功申報PCT國際專利，并進入美國、歐盟、日本、加拿大、澳大利亞、韓國、俄羅斯、巴西等主要國家和經濟體的專利保護。
BCK系列永磁式料位器，以其高可靠、免維護、長壽命等一系列獨特的優越性，成為阻旋式及電容式料位器的升級版，成為進口料位器的替代優化版，為您提供了一種更優、更省、更貼心的選擇。
本產品防爆標志為ExdllCT6 Gb/ExtDA21IP66T80℃，符合GB3836.1-2010《爆炸性環境 第一部分：設備 通用要求》，GB3836.2-2010《爆炸性環境 第2部分：由隔爆殼“d”保護的設備》BG12476.1-2013《爆炸性粉塵環境用電氣設備 第1部分：設備 通用要求》GB12476.5-2013《爆炸性粉塵環境用電氣設備 第5部分：外殼保護型“tD”要求》。適用于爆炸性危險環境的1區、2區，ⅡA、ⅡB、ⅡC級，爆炸性粉塵環境21、22區引燃溫度組別為T1~T6組的可燃性氣體或蒸汽與空氣形成的爆炸性混合物的場所。
使用該儀器時，嚴禁帶電開蓋及操作。
二、工作原理
高可靠、超靈敏：采用無形的電磁力驅動，較機械力驅動的阻旋式，可動部件少，結構簡單，動作可靠，根除了機械磨損及故障隱患；因探測桿在任何形態物料中擺動的頻率均與空氣中的不同，故能檢測幾乎所有物料（測粉料更具優勢），且無需隨被測物料變化而調節靈敏度。電磁推斥力及不停地敲擊，可克服物料粘附力，不受溫濕度的影響，因此可靠性、靈敏度、適用性都大幅提高。
低功耗、高安全：電磁鐵只需瞬間通電，又通過永磁體提高了電能轉化率，單個功耗在0.1~0.5W，僅為阻旋式的1/20左右，是目前市場上能耗低的綠色低碳產品。在設計上采用了短路保護裝置，可采用24V安全電源（阻旋式多為220V），讓安裝接線調試更省心、更安全。避免了阻旋式易出現的燒電機等消防安全隱患。
耐高溫、承高壓：采用全不銹鋼外殼和靜密封，堅固耐磨，克服了阻旋式的旋轉密封不抗壓、易泄漏的弊端，防護等級達到IP67，能防塵、防水，抗振能力好。選用耐高溫的永磁體和電磁線圈，可耐600度以上的高溫。
易安裝、免維護：體積小，發運配送快捷；接線形式靈活（有二、三、四、五線制可選），可頂（吊）裝或壁（橫）裝，安裝簡單且高度可調；無堵卡燒電機之憂及靈敏度調節之煩，能自潔、免調試，維護及使用成本在料位器產品中低。
適用廣、壽命長：永磁式能適用于各種物料（固體、液體）的物位檢測，能適應于各種溫濕度、壓力、粉塵等復雜、惡劣的工況環境，可長期通電安全可靠工作，使用壽命長達10年。
四、適用范圍
BCK永磁式料位器可適用于各種物料（固體、液體）的物位檢測，能適應于各種溫濕度、壓力、粉塵等復雜、惡劣的工況環境，可廣泛應用于糧油、飼料、畜牧、建材、水泥、煤炭、電力、化工、化肥、冶金、礦山、塑料、機械等行業，與信號燈、繼電器、報警器等連接使用，滿足各種物位檢測和自動控制的需要。

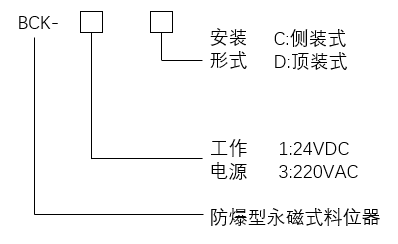

五、型號及接線圖

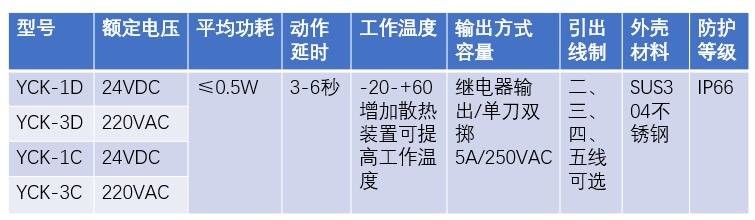

六、技術參數

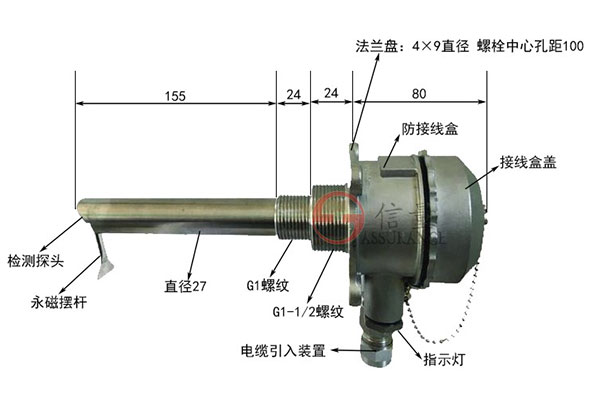

七、結構外形及安裝尺寸
八、安裝方式和注意事項
1.本產品可采取頂部豎裝、側壁橫裝等多種形式。安裝時需保持料位器傾斜度不超過15度，料位器外殼應接地良好。
2.本產品既能用G1、G1-1/2螺母固定又能用法蘭固定。
5.高溫型本產品電子模塊安裝在倉外常溫處，檢測探頭安裝倉內高溫處，并通過二芯線相連（按顏色對接）。
6.搬運和安裝本產品時輕拿輕放，以免影響電路的性能。
7.本產品的安裝地點，應盡量遠離大功率的電器設備，以避免電磁感應的干擾，影響本產品的性能。
8.本產品設有接地螺釘，接地導線須牢固，且接地電阻不大于2Ω。
9.維修時應切斷本產品的工作電源，在非危險區進行檢修。
10.維修人員不得隨意更換電氣元件的規格、型號，有質量問題應立即與廠家聯系。
11.檢定周期一般不超過三個月，用戶可根據實際情況自行規定檢定周期。
12.安裝填料函引入裝置步驟：各件應按順序放置、即電纜依次闖過壓緊螺母內孔、接頭體，內部接線完成后用防爆膠泥堵死進線口部分，用調好的環氧樹脂灌入，使電纜保持正中心位置，灌封環氧樹脂長度大于20毫米，加溫固化4小時，觀察無漏封無氣泡，凝固劑固化程度都達到要求后壓入金屬墊圈再將螺母壓緊。有沒使用的引入裝置用防爆堵頭堵死。安裝完畢后，擰入自鎖銷釘防止松脫和簡易拆卸。
九、服務與支持
信量電子鄭重承諾，所有產品質保期延長至2年，2年內出現質量問題包換，徹底解決您的后顧之憂，讓您選得放心、用得省心！
十、定貨須知
1.永磁式料位器延時閉合與延時斷開一般都為3-6秒，用戶需要其它延時需注明延時時間。
2.永磁式料位器通常的輸出方式為三線常開，如需其他輸出請注明。
湖南信量電子有限公司
電話：0730-8568883
傳真：0730-8573861
地址：湖南省岳陽市君山工業園區C區15號（標準化廠房三期14棟）
郵編：414002
Email：[email protected]
淘寶店鋪：湖南信量電子（企業店鋪）
一、概述
歡迎您選用信量牌BCK系列永磁式料位器。
信量電子將基本的電磁感應現象和簡單的機械擺動相結合，運用到料位測控之中，原創一種全新料位器——永磁式料位器。這種測控方式故障率低，原理簡單、可靠耐用。
BCK系列永磁式料位器屬全新的機電式，既可靠又耐用，已獲得國家發明專利（ZL201110054676.5）、外觀專利等多項專利授權，成功申報PCT國際專利，并進入美國、歐盟、日本、加拿大、澳大利亞、韓國、俄羅斯、巴西等主要國家和經濟體的專利保護。
BCK系列永磁式料位器，以其高可靠、免維護、長壽命等一系列獨特的優越性，成為阻旋式及電容式料位器的升級版，成為進口料位器的替代優化版，為您提供了一種更優、更省、更貼心的選擇。
本產品防爆標志為ExdllCT6 Gb/ExtDA21IP66T80℃，符合GB3836.1-2010《爆炸性環境 第一部分：設備 通用要求》，GB3836.2-2010《爆炸性環境 第2部分：由隔爆殼“d”保護的設備》BG12476.1-2013《爆炸性粉塵環境用電氣設備 第1部分：設備 通用要求》GB12476.5-2013《爆炸性粉塵環境用電氣設備 第5部分：外殼保護型“tD”要求》。適用于爆炸性危險環境的1區、2區，ⅡA、ⅡB、ⅡC級，爆炸性粉塵環境21、22區引燃溫度組別為T1~T6組的可燃性氣體或蒸汽與空氣形成的爆炸性混合物的場所。
使用該儀器時，嚴禁帶電開蓋及操作。
二、工作原理
永磁式料位器由永磁體擺桿、電磁鐵、電子模塊等組成。以電子模塊控制電磁鐵周期性的通電與斷電，電磁鐵通電即“電生磁”，與永磁體擺桿因同性相斥而產生電磁推力，并將永磁體擺桿向外推開；電磁鐵斷電即“磁生電”，將永磁體擺桿回擺信號變?yōu)殡娦盘?，電子模塊將此電信號分析并判斷出永磁體擺桿的擺動狀態，進而判斷出有無物料，并經一定延時后對外輸出開關量信號。
高可靠、超靈敏：采用無形的電磁力驅動，較機械力驅動的阻旋式，可動部件少，結構簡單，動作可靠，根除了機械磨損及故障隱患；因探測桿在任何形態物料中擺動的頻率均與空氣中的不同，故能檢測幾乎所有物料（測粉料更具優勢），且無需隨被測物料變化而調節靈敏度。電磁推斥力及不停地敲擊，可克服物料粘附力，不受溫濕度的影響，因此可靠性、靈敏度、適用性都大幅提高。
低功耗、高安全：電磁鐵只需瞬間通電，又通過永磁體提高了電能轉化率，單個功耗在0.1~0.5W，僅為阻旋式的1/20左右，是目前市場上能耗低的綠色低碳產品。在設計上采用了短路保護裝置，可采用24V安全電源（阻旋式多為220V），讓安裝接線調試更省心、更安全。避免了阻旋式易出現的燒電機等消防安全隱患。
耐高溫、承高壓：采用全不銹鋼外殼和靜密封，堅固耐磨，克服了阻旋式的旋轉密封不抗壓、易泄漏的弊端，防護等級達到IP67，能防塵、防水，抗振能力好。選用耐高溫的永磁體和電磁線圈，可耐600度以上的高溫。
易安裝、免維護：體積小，發運配送快捷；接線形式靈活（有二、三、四、五線制可選），可頂（吊）裝或壁（橫）裝，安裝簡單且高度可調；無堵卡燒電機之憂及靈敏度調節之煩，能自潔、免調試，維護及使用成本在料位器產品中低。
適用廣、壽命長：永磁式能適用于各種物料（固體、液體）的物位檢測，能適應于各種溫濕度、壓力、粉塵等復雜、惡劣的工況環境，可長期通電安全可靠工作，使用壽命長達10年。
四、適用范圍
BCK永磁式料位器可適用于各種物料（固體、液體）的物位檢測，能適應于各種溫濕度、壓力、粉塵等復雜、惡劣的工況環境，可廣泛應用于糧油、飼料、畜牧、建材、水泥、煤炭、電力、化工、化肥、冶金、礦山、塑料、機械等行業，與信號燈、繼電器、報警器等連接使用，滿足各種物位檢測和自動控制的需要。

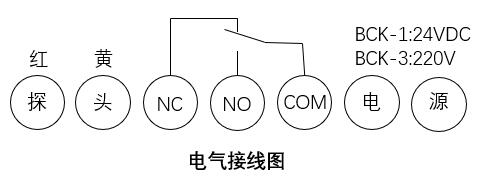

五、型號及接線圖
